ツリーマップ

概要

ツリーマップウィジェットは、階層的データをサイズと色が異なるネストされた矩形で表示します。各矩形のサイズは1つの数値（サイズ値）を、色は別の数値（色値）を表します。ソースIP別のアクセス件数と脅威スコアを同時に可視化するなど、2つの数値を組み合わせて項目の重要度を直感的に把握する際に適しています。最大3段階の階層構造をサポートします。

クエリウィジェット全般については、クエリウィジェットを参照してください。

チャート設定

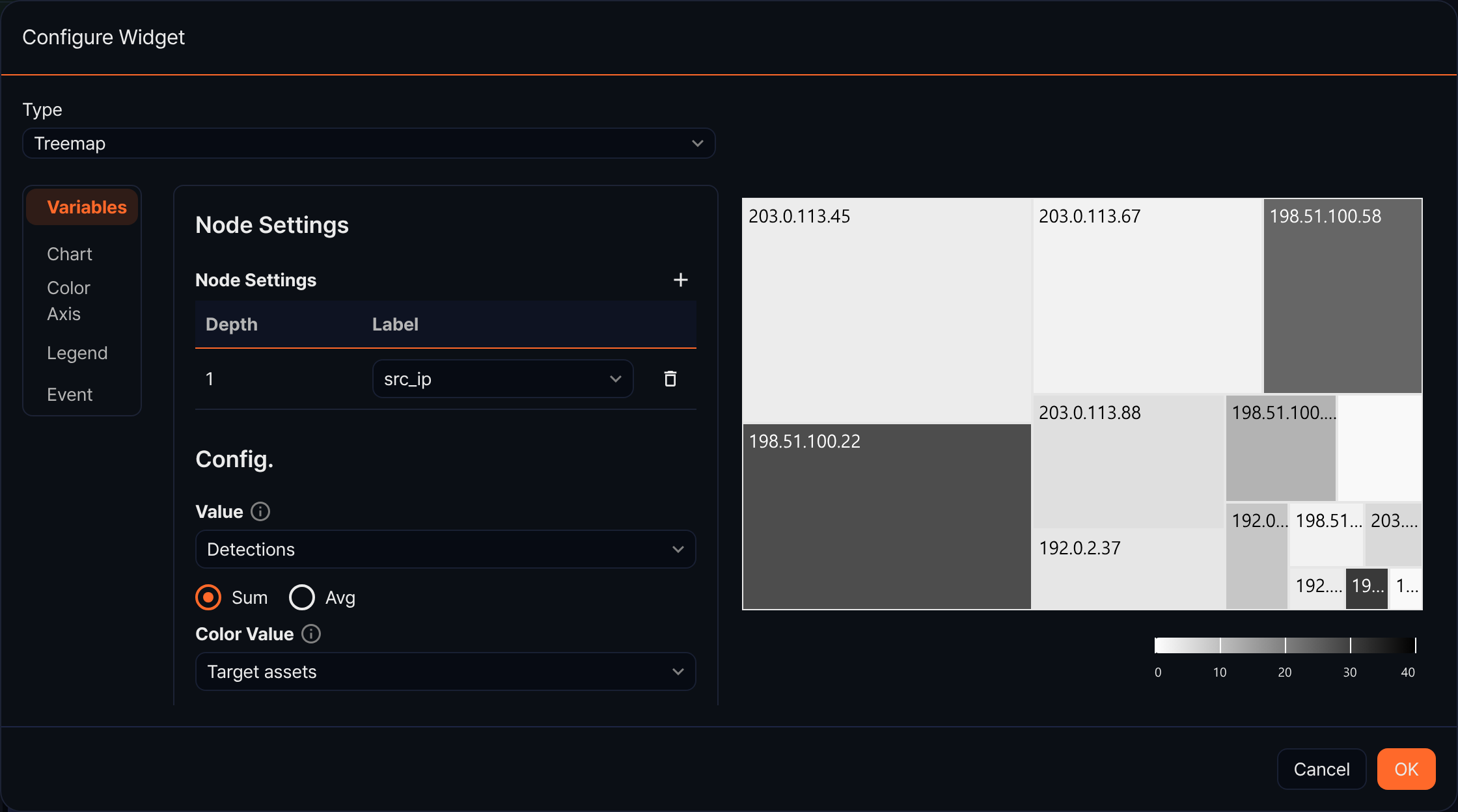

ピボットテーブルエディターでチャートタイプをTreemapに選択した後、チャート設定ボタンをクリックします。

変数

ノード設定

ツリーマップの階層構造を定義します。**+**ボタンでノードを追加でき、最大3段階まで指定できます。

設定

• Value: ノードのサイズを決定する数値型フィールドを選択します。集計方式（Sum/Avg）も選択できます。
• Color Value: ノードの色の強度を決定する数値型フィールドを選択します。集計方式（Sum/Avg）も選択できます。
• Tooltip Format: マウスオーバー時に表示するツールチップの内容を選択します（オプション：All、Value、Color Value）。
• Label Size: ノード内に表示されるラベルのフォントサイズを入力します（デフォルト：12）。

チャート書式

• 見出し: チャートタイトル、サブタイトルを入力します。
• Chart Area: 背景色、枠線の太さ、枠線の色を設定します。

カラー軸

色値に基づく色範囲を設定します。

• Preset: 事前定義されたカラーグラデーションプリセットを選択して適用します。
• Legend Preview: 現在設定されている色範囲をプレビューします。
• Minimum Color: 色範囲の最小値に該当する色を指定します。
• Maximum Color: 色範囲の最大値に該当する色を指定します。
• Minimum Value: カラー軸の最小値を直接指定します。
• Maximum Value: カラー軸の最大値を直接指定します。

凡例

• Show: 凡例の表示有無を設定します。
• Legend Arrangement: オプション：Horizontally、Vertically。
• Horizontal Alignment / Vertical Alignment: 凡例の位置を設定します。

イベント

ノードクリックイベントを設定します。イベントは最下位ノードのクリックを基準に発生します。
