트리맵

개요

트리맵 위젯은 계층적 데이터를 크기와 색상이 다른 중첩 직사각형으로 표시합니다. 각 직사각형의 크기는 하나의 수치(크기 값), 색상은 다른 수치(색상 값)를 나타냅니다. 소스 IP별 접속 건수와 위협 점수를 동시에 시각화하는 등 두 가지 수치를 결합하여 항목의 중요도를 직관적으로 파악할 때 적합합니다. 최대 3단계 계층 구조를 지원합니다.

쿼리 위젯 전반에 대한 설명은 쿼리 위젯을 참고하세요.

차트 설정

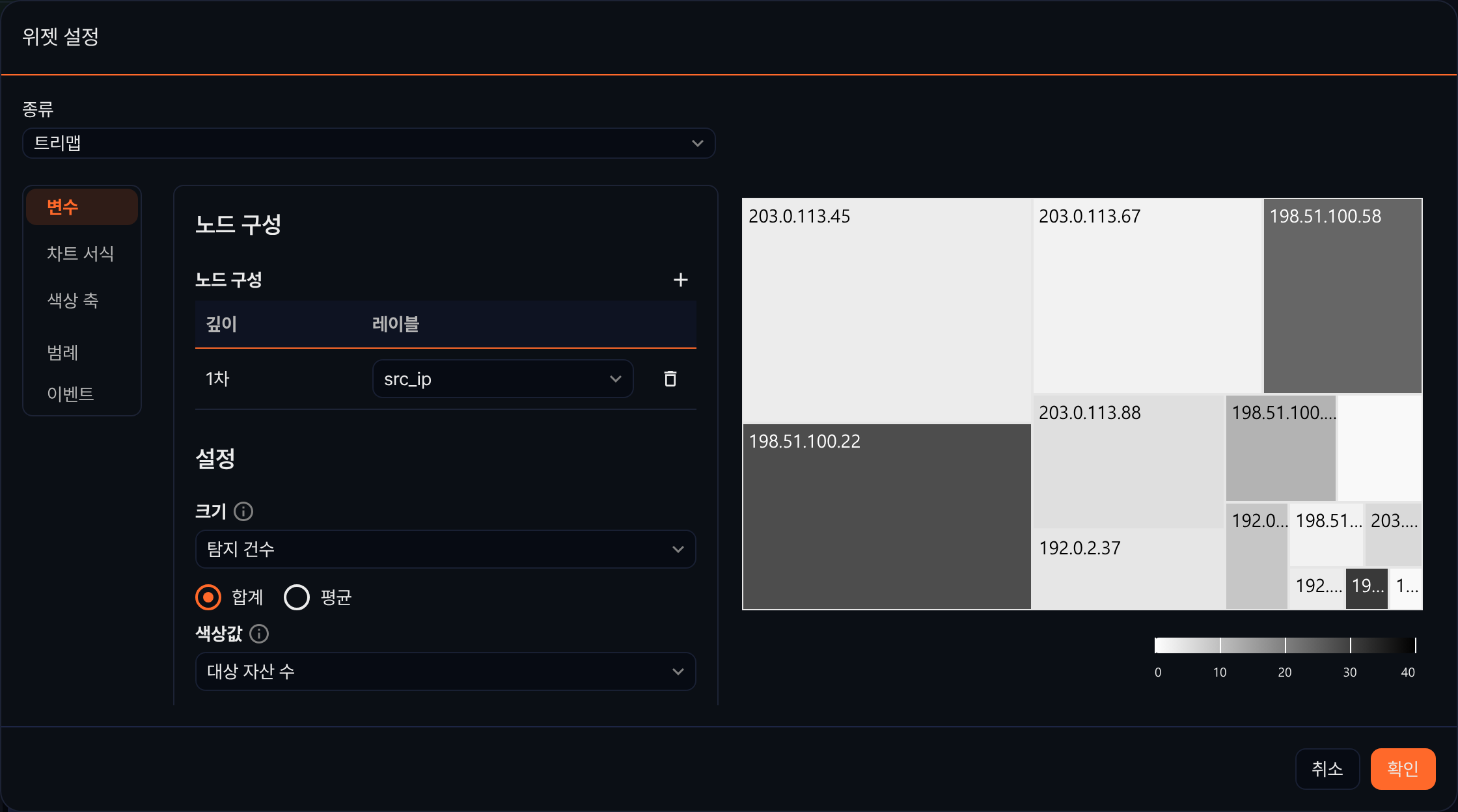

피벗 테이블 에디터에서 차트 유형을 트리맵으로 선택한 후 차트 설정 버튼을 클릭합니다.

변수

노드 구성

트리맵의 계층 구조를 정의합니다. + 버튼으로 노드를 추가할 수 있으며 최대 3단계까지 지정할 수 있습니다. 2단계 이상을 지정하면 위젯에는 상위 단계 노드만 그려지고, 하위 단계는 노드를 클릭해 파고들어야 나타납니다.

설정

• 크기: 노드의 크기를 결정할 숫자형 필드를 선택합니다. 합산 방식(합계/평균)도 선택할 수 있습니다.
• 색상값: 노드의 색상 강도를 결정할 숫자형 필드를 선택합니다. 합산 방식(합계/평균)도 선택할 수 있습니다.
• 툴팁 유형: 마우스 오버 시 표시할 툴팁 내용을 선택합니다(범위: 모두 표시, 크기, 색상값).
• 라벨 크기: 노드 내부에 표시되는 레이블의 글자 크기를 입력합니다(기본값: 14).

차트 서식

• 제목: 차트 제목, 부제목을 입력합니다.
• 차트 영역: 배경색, 테두리 두께, 테두리 색을 설정합니다.

색상 축

색상 값에 따른 색상 범위를 설정합니다.

• 프리셋: 미리 정의된 색상 그라데이션 프리셋을 선택하여 적용합니다.
• 범례 미리보기: 현재 설정된 색상 범위를 미리 확인합니다.
• 최솟값 색상: 색상 범위의 최솟값에 해당하는 색상을 지정합니다.
• 최댓값 색상: 색상 범위의 최댓값에 해당하는 색상을 지정합니다.
• 최솟값: 색상 축의 최솟값을 직접 지정합니다.
• 최댓값: 색상 축의 최댓값을 직접 지정합니다.

범례

• 표시: 범례 표시 여부를 설정합니다.
• 항목 배치: 범위: 수평으로, 수직으로.
• 수평 정렬 / 수직 정렬: 범례 위치를 설정합니다.

이벤트

노드 클릭 이벤트를 설정합니다.
